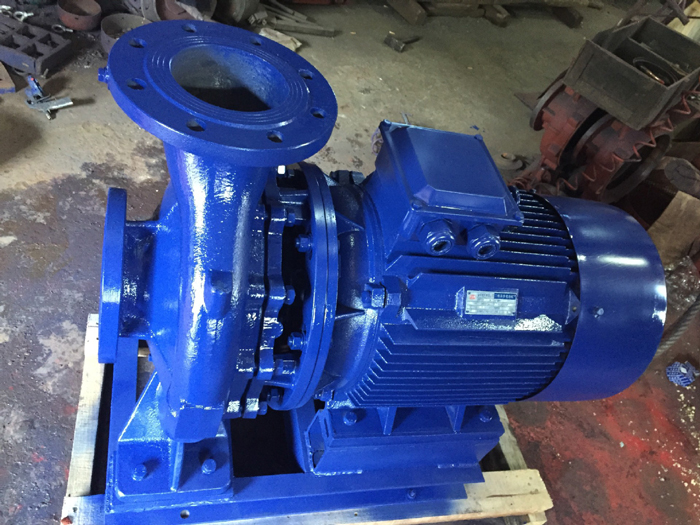

ISW型臥式管道離心泵
ISW型臥式管道離心泵產品概述：
ISW型單級單吸臥式離心泵根據IS型單級單吸離心泵之性能參數和臥式泵的獨特結構組合設計，解決了聯軸器易松動的弊端，產品性能穩定。產品嚴格按照國際iso2858進行設計制造，該產品軸封選用硬質合金機械密封裝置，具有無泄漏、運行穩定、噪音低等特點。
ISW臥式管道離心泵主要特點：
1、運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
2、滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
3、噪音低：兩個低噪音的軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
4、故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。
5、維修方便：更換密封、軸承、簡易方便。
ISW臥式管道離心泵主要用途：
1、ISW型臥式離心泵，供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓，使用溫度不高于80℃。
2、ISWR型臥式熱水泵廣泛適用于：化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，iswr型使用溫度不高于120℃。
3、ISWH化工離心泵，供輸送不含固體顆粒，具有腐蝕性、粘度類似于水的液體，適用于化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～+120℃。
4、ISWB型臥式管道油泵，供輸送汽油、煤油、柴油等油類產品或易燃、易爆液體，被輸送介質溫度為
-20～ +120℃。

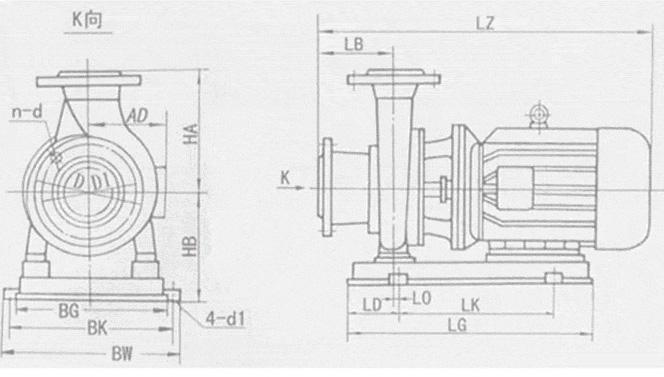

ISW型臥式管道離心泵安裝尺寸圖：
具體數值請詢問廠家

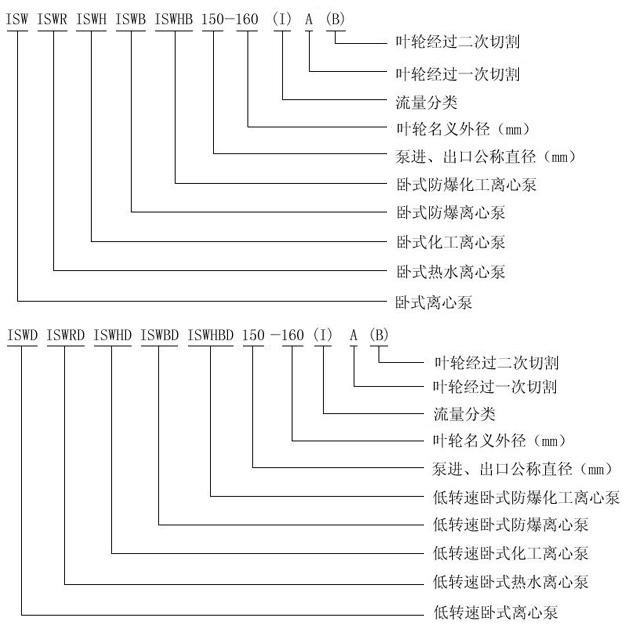

ISW型臥式管道離心泵型號意義：
1、ISW臥式清水泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林噴灌，消防增壓，遠距離輸送，暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T≤80℃。
2、ISWR臥式熱水泵廣泛適用于：冶金、化工、紡織、造紙、以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，ISWR型使用溫度T≤120℃。
3、ISWH臥式化工泵，供輸送不含固體顆料，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20~C～+120℃。
4、ISW臥式管道油泵，供輸送汽油、煤油、柴油等用油類產品或易燃、易爆液體，被輸送介質溫度為一20~C～+120℃。
ISW臥式管道離心泵起動前的準備：
1、試驗電機轉向是否正確，從電機頂部往泵看為順時針旋轉，試驗時間要短，以免使機械密封干磨損。
2、打開排氣閥使液體充滿整個泵體，待滿后關閉排氣閥。
3、檢查各部位是否正常。
4、用手盤動泵以使?jié)櫥哼M入機械密封端面。
5、高溫型應先進行預熱，升溫速度50℃/小時，以保證各部受熱均勻。
起 動：
1、全開進口閥門。
2、關閉吐出管路閥門。
3、起動電機，觀察泵運行是否正確。
4、調節出口閥門開度以所需工況，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口閥門開度使泵在性能參數表所列的額定點上運轉，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口閥門開度，測量泵的電機電流，使電機在額定電流內運行，否則將造成泵超負荷運行(即大電流運行)至使電機燒壞。調正好的出口閥門開啟大與小和管道工況有關。
5、檢查軸封泄漏情況，正常時機械密封泄漏應小于3滴/分。
6、檢查電機、軸承處溫升≤70℃。
停 車：
1、高溫型先降溫，降溫速度<10℃/分，把溫度降低到80℃以下，才能停車。
2、關閉吐出管路閥門。
3、停止電機。
4、關閉進口閥門。
5、如長期停車，應將泵內液體放盡。
ISW臥式管道離心泵故障原因及解決方案：
故障形式 | 產生原因 | 排除方法 |
離心泵不出水 | a.進出口閥門未打開，進出管路阻塞， 流道葉輪阻塞 | 檢查，去除阻塞物 |
b.電機運行方向不對，電機缺相轉速很慢 | 調整電機方向，緊固電機接線 | |
c.吸入管漏氣 | 擰緊各密封面，排除空氣 | |
d.泵沒灌滿液體，泵腔內有空氣 | 打開泵上蓋或打開排氣閥，排盡空氣 | |
e.進口供水不足，吸程過高，底閥漏水 | 停機檢查、調整(并網自來水管和帶吸程使用易出現此現象) | |
f.管路阻力過大，泵選型不當 | 減少管路彎道，重新選泵 | |
臥式離心泵流量不足 | a.先按1.原因檢查 | 先按1.排除 |
b.管道、泵流道葉輪部分阻塞，水垢沉積、閥門開度不足 | 去除阻塞物，重新調整閥門開度 | |
c.電壓偏低 | 穩壓 | |
d.葉輪磨損 | 更換葉輪 | |
攻率過大 | a.超過額定流量使用 | 調節流量關小出口閥門 |
b.吸程過高 | 降低 | |
c.泵軸承磨損 | 更換軸承 | |
雜音振動 | a.管路支撐不穩 | 穩固管路 |
b.液體混有氣體 | 提高吸入壓力排氣 | |
c.產生汽蝕 | 降低真空度 | |
d.軸承損壞 | 更換軸承 | |
e.電機超載發熱運行 | 調整按5. | |
電機發熱 | a.流量過大，超載運行 | 關小出口閥 |
b.碰擦 | 檢查排除 | |
c.電機軸承損壞 | 更換軸承 | |
d.電壓不足 | 穩壓 | |
離心泵漏水 | a.機械密封磨損 | 更換 |
b.泵體有砂孔或破裂 | 焊補或更換 | |
c.密封面不平整 | 修整 | |
d.安裝螺栓松懈 | 緊固 |
ISW臥式管道離心泵特別說明：
7.5KW以下水泵可配隔震墊直接安裝在基礎上。
7.5KW以上時，可與澆鑄基礎直接安裝，亦可采用我單位IS聯接板配合隔震器安裝、隔震器的安裝方法同ISG泵配套的隔震器的尺寸，與ISG系列中相同規格水泵的隔震器尺寸相同。
ISW臥式管道離心泵安裝說明：
1、安裝前應檢查機組緊固件有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉
輪和泵體。
2、安裝時管道重量不應加在水泵上，以免使泵變形。
3、安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。
4、為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一
只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，增長水泵的使用壽命。
5、安裝后撥動泵軸，葉輪應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。
6、泵分硬性聯接安裝和柔性聯接安裝兩種(見聯接方式)。
ISW臥式管道離心泵工作條件：
1、吸入壓力≤1.0MPa，或泵系統最高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出。以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度＜40℃，相對濕度＜95%。
3、所輸送介質中固本顆粒體積含量不超過單位體積的0.1%，粒度＜0.2mm。
注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。
